TOFD - LA SCANSIONE
|
Il carrellino
|
Nel metodo TOFD è fondamentale poter regolare e mantenere la corretta distanza tra le sonde, nonché la loro posizione rispetto al cordone di saldatura.

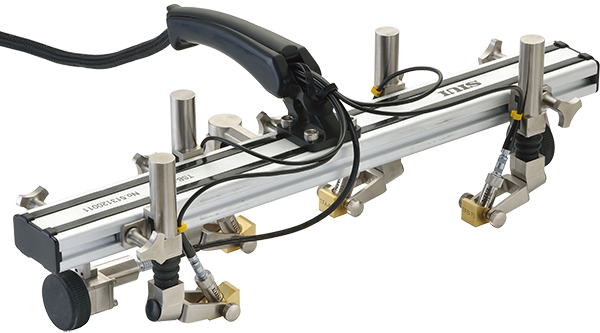

Per questo esistono appositi sistemi, detti "carrellini" che possono essere configurati per una o più coppie di sonde e, a seconda dei modelli, possono anche essere motorizzati per scansioni semi-automatiche o automatiche.
Particolarmente importanti sono la qualità dei bracci porta-sonda e i wedge d'irrigazione delle sonde. Prodotti di scarsa qualità no permetteranno un buon accoppiamento su superfici irregolari con conseguente perdita del segnale e interruzione della scansione.
|
|
La direzione di scansione
|

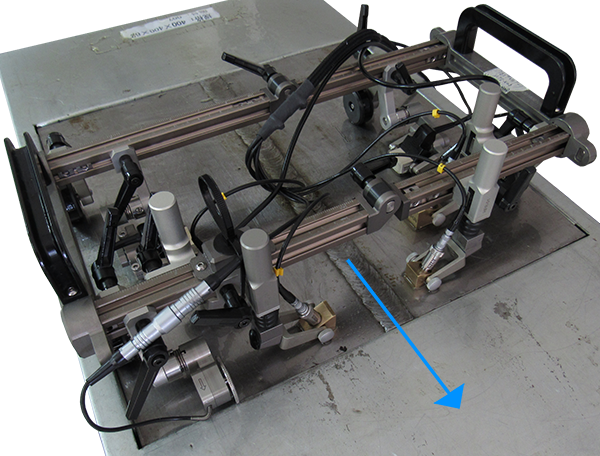

La direzione di scansione è sempre lungo la saldatura che, solitamente, si trova al centro delle coppie di sonde.
Muovendo il carrellino, grazie all'encoder incorporato, si otterrà la posizione esatta di ogni coppia di sonde in modo da ricostruire la scansione.
Con l'utilizzo di più coppie di sonde, queste, per evitare interferenze, avranno un diverso "zero" di partenza: l'informazione andrà inserita nello strumento in modo che possa allineare le posizioni delle scansioni.
Esiste anche una tecnica poco utilizzata che prevede una scansione con sonde non equidistanti dalla saldatura e che viene definita "non parallela".
|
|
|
