LA TECNOLOGIA TOFD
|
Il principio
|
TOFD è l'acronimo di Time Of Flight Diffraction: il controllo ultrasonoro basato su questo principio utilizza gli echi diffratti dai vertici di un'indicazione (anziché l'ampiezza dell'onda ultrasonora) per determinare posizione e dimensione delle discontinuità. Il metodo è basato su una o più coppie di sonde di cui una trasmittente ed una ricevente.

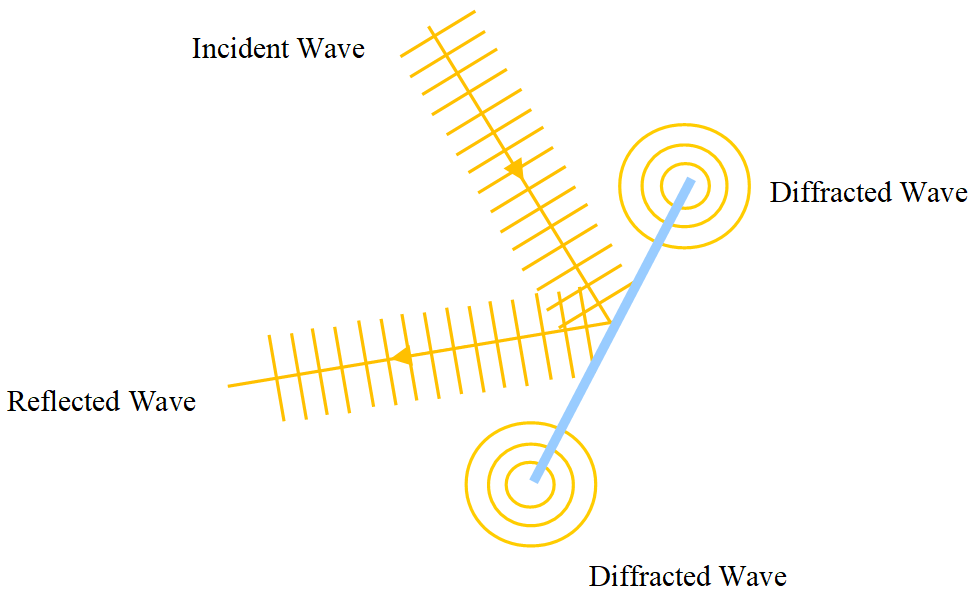

L'onda incidente viene emessa dalla sonda trasmittente e colpisce la discontinuità.
L'onda riflessa, a differenza che nell'UT convenzionale e nel PAUT, non è letta e analizzata in quanto non raggiunge la sonda ricevente.
Le onde rifratte si propagano dai vertici della discontinuità giungendo, in momenti differenti, alla sonda ricevente.
|
|
Il segnale
|

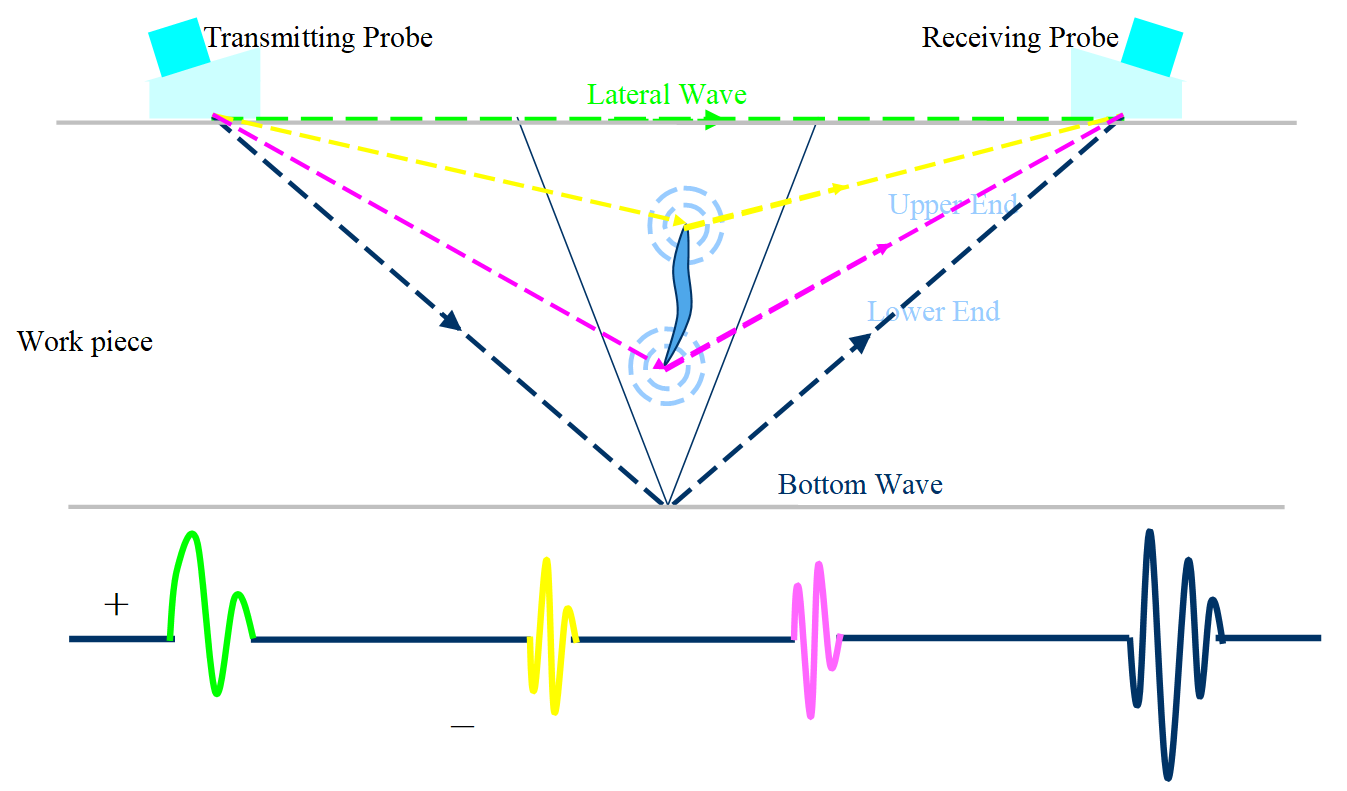

La Lateral Wave, ovvero l'onda che viaggia lungo la superficie, sarà la prima a giungere alla sonda ricevente in quanto quella che dovrà compiere il minor percorso.
Dopo la Lateral Wave, in caso di discontinuità, vi sarà l'eco diffratto dal vertice superiore della discontinuità seguito da quello del vertice inferiore.
In ultimo, arriverà il segnale riflesso sul fondo del pezzo in esame, la Bottom Wave.
|
|
|
